Kertas dan Garis Gambar

KERTAS GAMBAR

Untuk membuat gambar teknik mesin, dilakukan dengan menggunakan ukuran kertas yang sudah standar. Ada beberapa macam ukuran kertas yang dapat digunakan sesuai dengan kebutuhan dari gambar yang akan dibuat. Ukuran-ukuran kertas tersebut adalah seperti terlihat pada Tabel  berikut ini:



Ukuran Kertas Gambar

Sumber

Dalam penggunaan kertas gambar untuk membuat gambar kerja tidak bisa dilakukan secara sembarangan, harus dibuat sesuai dengan aturan yang telah ditetapkan, untuk ukuran kertas gambar A3, A2, A1, dan A0, kedudukan kertasnya adalah mendatar (lebar pada arah tegak, dan panjang pada arah datar). Sedangkan untuk ukuran kertas A4, A5, dan A6, kedudukan kertasnya adalah tegak (lebar pada arah datar, dan panjang pada arah tegak)

Kedudukan Kertas Mendatar

Kedudukan Kertas Tegak

Video materi Kertas Gambar

GARIS GAMBAR

Dalam gambar teknik tebal dan jenis garis dibuat untuk mendeskripsikan bagian-bagian benda yang digambar.

 Penggunaan jenis garis

Penggunaan jenis garis

KETEBALAN GARIS

Dalam praktik gambar, hanya digunakan 2 ketebalan garis. Perbandingan antara garis tebal dan garis tipis, tidak boleh kurang dari 2:1. Ketebalan garis dipilih sesuai dengan ukuran dan jenis gambar dari berbagai ukuran berikut: 0,18; 0,25; 0,35; 0,5; 0,7; 1; 1,4 dan 2 mm

Disarankan bahwa jarak  antara dua garis sejajar, termasuk arsiran, tidak boleh kurang dari 0,7 mm.

Ketika dua atau lebih baris dari berbagai jenis berhimpitan, berikut urutan prioritas harus dipatuhi:

(I)           garis Terlihat dan tepi (garis tebal kontinyu, tipe A),

(II)        garis Tersembunyi dan tepi (garis putus-putus, tipe E atau F),

(III)     Bidang potong  (Rantai tipis, tebal di ujung dan perubahan dari bidang potong, tipe H),

(IV)     garis sumbu dan garis simetri (garis Rantai tipis, tipe G),

(V)        garis Centroidal (Rantai tipis ganda garis putus-putus, tipe K),

(VI)     garis Proyeksi (garis tipis kontinyu, tipe B).

ETIKET GAMBAR

Etiket harus berada di dalam area/lokasi gambar, di sudut kanan bawah dan berisi keterangan atau identitas gambar. Diterapkan baik untuk kertas posisi mendatar atau tegak. Arah pandang Etiket umumnya harus sesuai dengan arah pandang gambar.

Bentuk dari etiket gambar ini bermacam-macam, namun bentuk yang umum digunakan adalah model vsm (verein schweizerischer maschinen = sekolah teknik mesin) dan model penunjukkan proyeksi. Bentuk standar etiket gambar, ukuran dan tebal garis serta bentuk tulisan dari etiket  model vsm (sekolah teknik) adalah seperti terlihat pada contoh berikut.

Etiket gambar standart  model VSM (sekolah teknik mesin)

Untuk gambar lengkap yang berupa susunan, etiket model vsm seperti terlihat di bawah. Pada etiket model vsm susunan ini selain keterangan seperti pada etiket standar juga ditambahi keterangan-keterangan yang berhubungan dengan bagian-bagian (detailnya).

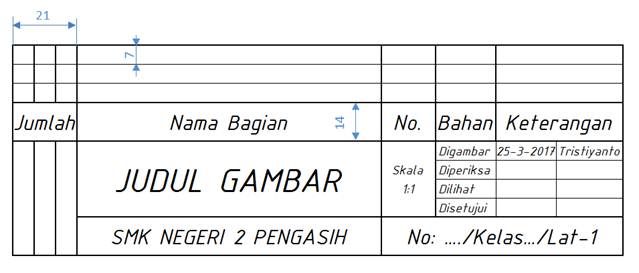

Etiket gambar susunan model VSM (sekolah teknik mesin)

SKALA GAMBAR

Ada kalanya karena sesuatu hal pada penggambaran teknik, tidak bisa digambar sesuai dengan ukuran yang sebenarnya, karena misalnya benda yang digambar terlalu kecil, sehingga bila digambar sesuai dengan kenyataan yang sebenarnya tukang yang mengerjakan tidak bisa melihat dengan jelas, dikhawatirkan rusak, atau sebaliknya benda yang digambar terlalu besar, sehingga akan terlalu banyak memakan kertas dan tidak efisien. Maka tukang gambar dapat memperbesar atau memperkecil gambar yang akan dibuat dengan menggunakan skala.

Besar kecilnya skala mempengaruhi efisiensi kerja dan faktor ekonomis. Semakin besar skala akan menyebabkan kertas untuk menggambar menjadi banyak, sehingga diperlukan biaya yang lebih mahal untuk membeli kertas, tinta, dan pengkopiannya, sebaliknya bila skala terlalu kecil dikhawatirkan tidak efisien kerja dan lama dalam penggambaran dan pengerjaan nantinya. Adapun skala untuk pengecilan dan pembesaran yang dinormalisasikan, artinya telah diakui secara internasional untuk gambar teknik mesin adalah sebagai berikut:

Skala Gambar

Mulai KUIS klik di sini

Read More

Konstruksi Geometris

Dalam menggambar suatu mesin atau komponennya, tukang gambar sering menggunakan konstruksi geometris untuk membantu dalam menyelesaikannya. Konstruksi geometris yang sering digunakan antara lain: garis, sudut, lingkaran, busur, ellips, segi banyak, dan lain-lain.

Penggunaan konstruksi geometris dalam gambar teknik mesin dengan maksud agar hasil gambar yang didapat lebih baik. Pembuatan ellips yang dibuat dengan bantuan lingkaran hasilnya akan lebih akurat dan pantas dari pada yang dibuat dengan perkiraan saja. Untuk itulah seorang juru gambar harus menguasai cara pembuatan konstruksi geometris ini.

Garis tegak lurus

Gambar di bawah ini, memperlihatkan cara membagi garis lurus menjadi dua sama panjang. Caranya adalah buat garis lurus AB, kemudian dari titik A lingkarkan jari-jari sembarang di atas dan di bawah garis AB. Dengan cara yang sama juga dari titik B dilingkarkan jari-jari yang sama sehingga memotong di titik C dan D. Hubungkan kedua titik itu sehingga memotong garis AB di titik F. Panjang garis AF dan FB sama panjang.

Membagi garis menjadi dua yang sama panjangnya

Gambar di bawah ini, memperlihatkan cara membuat garis tegak lurus (siku) pada sebuah garis lurus. Caranya pada garis lurus AB dari titik Q buat busur ST, kemudian dari titik S dan T buatlah lingkarkan jari-jari sembarangan ke atas.

Garis tegak lurus pada sebuah garis.

Dengan cara yang sama lingkarkan jari-jari tersebut dari titik T sehingga memotong di titik P. Hubungkan titik P dan Q. Garis PQ tegak lurus AB.

Membagi Sudut

Gambar di bawah ini, memperlihatkan cara membagi sebuah sudut sama besar. Caranya yaitu dari titik A lingkarkan jari-jari sembarang sehingga memotong kedua garis sudut di titik P dan Q, dari titik P lingkarkan jari-jari tadi di tengah-tengah sudut. Dengan cara yang sama dari titik Q lingkarkan jari-jari sehingga berpotongan di titik D. Hubungkan titik A ke D. Sudut DAQ sama besar dengan sudut DAP.

Membagi sudut sama besar

Membuat Segi Lima

Gambar di bawah, memperlihatkan cara pembuatan segi lima dengan salah satu sisinya  diketahui. Garis AB adalah sisi yang diketahui dari segi lima yang akan dibuat. Bagi dua garis AB, dan buat garis tegak lurus CD  dengan melingkarkan jari-jari sepanjang AB dari titik A dan B sehingga diperoleh  titik D. Dari titik A dibuat garis melalui titik D. Dari titik D buatlah lingkarkan jari-jari DE yang panjangnya ½ AB, sehingga memotong perpanjangan garis CD di titik F. Lingkarkan jari-jari sepanjang sisi AB dari titik A, B, dan F, sehingga berpotongan di titik G dan H. Hubungkan titik B ke H, H ke F, serta F ke G, dan G ke A. Diperoleh segi lima ABHFG yang mempunyai sisi sama panjang.

Segi lima dengan salah satu sisinya diketahui

Gambar di bawah ini memperlihatkan pembuatan segi lima di dalam sebuah lingkaran dengan diameter tertentu. Caranya adalah dengan membuat sumbu AB dan CD yang saling tegak lurus melalui titik O. Bagi sama panjang CO, dengan cara melingkarkan jari-jari sepanjang CO dari titik C dan O ke atas dan bawah memotong lingkaran di titik E dan F. Hubungkan titik E dan F, sehingga didapatkan titik G. Dari titik G lingkarkan jari-jari r = GA didapatkan titik H. Dari titik A lingkarkan jari- jari l = AH, sehingga didapatkan titik I dan J. Dari titik I lingkarkan jari-jari l didapat titik L, dan dari titik J didapatkan titik K, hubungkan garis dari titik A ke J, J ke L, L ke I, dan I ke A, sehingga didapat segilima beraturan AJKLI

Segi lima di dalam sebuah lingkaran

Membuat Segi Enam

Gambar berikut memperlihatkan pembuatan segi enam di dalam sebuah lingkaran. Caranya ialah setelah membuat lingkaran, kemudian dengan tidak mengubah jari-jari lingkaran dari titik D dan C dilingkarkan kembali jari-jari tersebut sehingga memotong di titik E dan F, juga G dan H. Hubungkan titik-titik D, E, G, C, G, F, dan D dengan garis lurus sehingga saling menutup membentuk segi enam beraturan.

Segi enam di dalam lingkaran

Gambar berikut memperlihatkan cara pembuatan segi enam di luar lingkaran. Caranya adalah buat garis sejajar sumbu AB l dan m sehingga menyinggung lingkaran dititik Q dan T. Dari titik pusat O buat sudut 300 membentuk sudut COQ dan QOD. Buat garis CE dan DF melalui titik pusat O. Hubungkan titik C dan D, serta titik F dan E sehingga terbentuk garis CD dan FE. Buat garis CA, FA, DB, dan EB yang menyinggung lingkaran di titik P, V, S, dan R. Terbentuk segi enam  ACDBEF yang terletak di luar lingkaran.

Segi enam di luar lingkaran

 Membuat Ellips

Gambar berikut memperlihatkan pembuatan ellips dengan menggunakan dua lingkaran. Caranya adalah buat dua buah lingkaran dengan jari-jari yang berbeda dari pusat sumbu yang sama. Bagilah lingkaran dengan sudut yang sama, kemudian buat garis radial yang memotong kedua lingkaran di titik 1, 2, 3, dstnya, juga 1‟, 2‟, 3‟, dstnya. Tariklah dari titik 1, 2, 3 dstnya garis sejajar sumbu tegak, demikian juga dari titik 1‟, 2‟, 3‟ dstnya garis sejajar sumbu datar, sehingga berpotongan di titik 1”, 2”, 3”, dstnya. Dari titik 1”, 2”, 3”… sampai titik 15” dihubungkan dengan garis. Terbentuklah ellips yang diinginkan.

Membuat elips menggunakan 2 lingkaran

Gambar 18 memperlihatkan pembuatan ellips dengan bantuan segi empat. Caranya adalah buat segi empat dengan sumbu-sumbunya. Pada sumbu OA bagilah menjadi sama panjang dan diberi notasi 1, 2, 3, dan 4. Dengan cara yang sama pada sisi AE dibagi menjadi sama panjang dan diberi notasi 1‟, 2‟, 3‟, dan 4‟. Buat garis lurus dari titik C, sehingga mengenai garis AE di titik 1‟, 2‟, 3‟, dan 4‟. Dari titik D buat garis lurus melalui titik 1, 2, 3, dan 4, sehingga memotong di titik 1”, 2”, 3”, dan 4”. Hubungkan titik 1”, 2”, 3”, dan 4”. Dengan cara yang sama pada sisi yang lain dapat dibuat, sehingga akan terbentuk ellips seperti terlihat pada gambar di bawah.

Menggambar ellips dengan bantuan segi empat

Read More

Mengenal Gambar Teknik

Gambar merupakan sebuah alat untuk menyatakan maksud dari seorang sarjana teknik. Oleh karena itu gambar sering juga disebut sebagai “bahasa  teknik” atau “bahasa untuk sarjana teknik”. Penerusan informasi adalah fungsi yang penting untuk bahasa maupun gambar. Gambar bagaimanapun juga adalah  bahasa teknik, oleh karena itu diharapkan bahwa gambar harus meneruskan keterangan-keterangan secara tepat dan objektif. Dalam hal bahasa, kalimat pendek dan ringkas harus mencakup keterangan-keterangan dan pikiran-pikiran  yang berlimpah. Hal ini hanya dapat dicapai oleh kemampuan, karir dan watak dari penulis. Di lain pihak keterangan dan pikiran demikian hanya dapat dimengerti oleh pembaca yang terdidik.

Sumber : www.google.com

Gambar mempunyai tugas meneruskan maksud dari perancang dengan tepat kepada orang-orang yang bersangkutan, kepada perencanaan proses, pembuatan, perakitan dan sebagainya. Selain itu, gambar merupakan data teknis yang sangat ampuh, dimana teknologi dari suatu perusahaan dipadatkan dan dikumpulkan. Dengan demikian gambar tidak hanya melukiskan gambar, tetapi berfungsi juga sebagai peningkat daya berpikir untuk perencana.

Peralatan Gambar

Teknik menggambar dalam gambar teknik dibedakan menjadi dua, yaitu dengan cara manual dan berbantuan komputer (CAD). Peralatan yang digunakan untuk cara manual diantaranya adalah, kertas gambar, pensil gambar, penggaris, jangka dan sebagainya. Masing-masing alat memiliki  kegunaan yang berbeda.

Kertas Gambar

bermacam-macam kertas gambar dipakai dalam gambar teknik, seperti kertas gambar putih dan kertas kalkir. Masing-masing kertas  memiliki karakter dan kegunaan yang berbeda. Untuk gambar tata letak (perencanaan awal), biasanya dipakai kertas gambar putih yang permukaannya tidak berbulu atau kasar dan menggunakan pensil. Sedang untuk gambar kerja yang biasanya dibutuhkan lebih dari satu (untuk diperbanyak untuk disebarkan kebengkel, arsip dsb.) Biasanya dipakai kertas kalkir. Sebab gambar diatas kertas kalkir ini dapat diperbanyak dengar cara cetak biru (blue print) atau dengan copy biasa. Jadi gambar yang dipakai dibengkel adalah gambar cetak birunya, sedang gambar asli (kalkir) disimpan sebagai arsip. Untuk gambar di atas kalkir ini biasanya digunakan tinta untuk mendapatkan hasil cetak biru (foto copy) yang baik.

Kertas putih (sumber: www.draftingsteals.com)

Kertas milimeter (sumber: www.jerrysartarama.com)

Kertas Kalkir (sumber: www.dickblick.com)

Pensil Gambar

Untuk gambar teknik kita memerlukan beberapa macam pensil. Karena pensil yang digunakan dalam gambar teknik memiliki karakteristik yasng berbeda seusai kegunaannya. Ketebalan dari masing-masing jenis pensil juga berbeda.

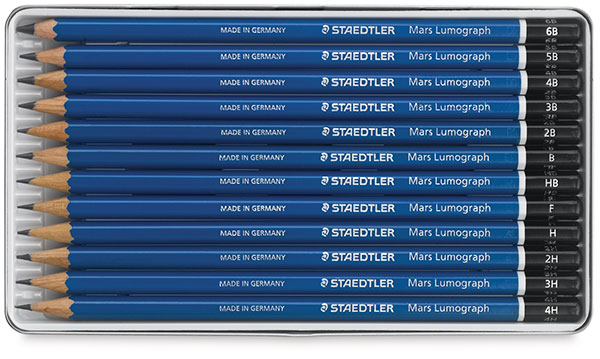

Pensil Gambar (sumber : http://www.dickblick.com)

Ada tiga golongan kekerasan pensil, yang masing-masing dibagi lagi dalam tingkat kekerasan. Golongan tersebut adalah keras (H), sedang (F) dan lunak (B).

Golongan keras dari 9H sampai 4H, golongan sedang dari 3H sampai B dan golongan lunak dari 2B sampai dengan 7B. Sayang sekali derajat kekerasan pensil ini masih belum di standarkan sepenuhnya., karena itu dianjurkan untuk menggunakan satu merk pensil saja agar lebih tepat derajat kekerasannya.

Sekarang sudah banyak dipakai pensil yang diisi kembali (pensil  mekanik). Isi dari pensil ini mempunyai tingkat kekerasan yang bermacam-macam demikianjuga dengan ukuran diameter isinya dapat disesuaikan dengan ukuran tebal garis, sehingga tidak perlu lagi penajaman. Ukuran-ukuran yang ada ialah 0,3, 0,5, 0,7 dan 0,9 mm dan kekerasannya dapat dipilih dari HB atau F, H, 2H dan 3H.

Pensil Mekanik (sumber: www.tvpglobal.com)

Supaya hasil dari garis yang dibuat dengan pensil tersebut baik, maka pensil terhadap mistar harus mempunyai sudut 90 derajat, sedang kecondongan  dari arah geraknya bersudut antara 80 -90 derajat

Pena

Pena yang mempunyai ujung (mata pena) dengan macam-macam ukuran, seperti pensil mekanis disebut Rapido. Banyak keuntungan dari pena Rapido ini bila dibandingkan dengan pena tarik:

1. Tidak sering-sering mengisi tinta, sehingga dapat menghemat waktu
2. Tinta berada dalam tabung sehingga tidak mudah tumpah, pada pena tarik tinta berada pada mulut pena dan berhubungan langsung dengan udara luar, sehingga cepat kering dan mudah tumpah.
3. Tebal/ tipis nya garis sangat akurat, sebab ada macam-macam pilihan mata pena dengan ukuran tebal yang sudah tepat. Tidak perlu menyetel/ memeriksa tebal garis lagi Saat ini pena “tank” sudah ditinggalkan dan dipakai pena "rapido"

Pena gambar (sumber: www.jerrysartarama.com)

Jangka

Dalam menggambar teknik ada perlengkapan yang sangat penting yakni kotak jangka. Kotak jangka yang sederhana harus berisi paling sedikit sebuah jangka besar yang mempunyai ujung yang dapat ditukar-tukar, yaitu ujung untuk potlot dan ujung untuk tinta, sebuah alat penyambung utnuk membuat lingkaran besar, sebuah jangka pegas dan sebuah pena penggaris.

Jangka digunakan untuk membuat lingkaran, membagi garis atau sudut dan sebagainya. Konstruksi dari jangka pada dasarnya terdiri dari beberapa bagian yang disambungkan antara satu dengan yang lain mempergunakan engsel. Ada tiga macam jangka yang digunakan untuk menggambar tergantung besar kecilnya lingkaran yang akan digambar. Jangka besar menggambar lingkaran diameter 100 mm sampai 200 mm. Jangka menengah untuk 20 mm sampai 100 mm. Dan jangka kecil untuk 5 mm sampai 30 mm.

  Jangka gambar (sumber: www.google.com)

Penggaris

Penggaris merupakan salah satu alat untuk menggambar. Ada beberapa  macam penggaris beserta kegunaannya masing-masing. Penggaris-T terdiri dari landasan (kepala) dan daun, sehingga membentuk huruf T, disebut pula penggaris-T. Biasa digunakan untuk membuat garis horizontal yang panjang dengan menekankan landasannya pada tepi kiri papan gambar dan mengesemya ke atas dan ke bawah. Jenis lain dari penggaris-T adalah yang landasannya dua, satu landasan tetap dan yang lain dapat bergerak. Dengan mengatur sudut yang dikehendaki dari landasan yang dapat bergerak ini orang dapat membuat garis  panjang yang tidak horizontal (miring). Untuk menarik garis dengan pensil tinta dipakai permukaan penggaris yang condong bukan yang tebal, lihat penampang dari penggaris.

Bahan dari penggaris ini biasanya dibuat dari seluloid/ mika yang tahan terhadap perubahan cuaca yaitu panas dan dingin, selain itu juga transparan (tembus pandang). Untuk memeriksa kelurusan dari penggaris ini, diperlukan penggaris-T yang sudah diperiksa kelurusannya, kemudian permukaan yang dipakai untuk menggaris dari kedua penggaris-T itu dipertemukan diatas papan gambar bila benar-benar berimpit dan tidak ada yang renggang berarti penggaris T itu lurus.

Pengaris T (sumber: www.westcottbrand.com)

Mistar Segi Tiga

Disamping mistar lurus yang biasa kita kenal, kita membutuhkan sepasang mistar segi tiga untuk membuat sudut istimewa dan untuk membuat garis sejajar, terutama bila kita tidak memiliki mesin gambar. Mistar segi tiga yang dipakai ada 2 (dua) buah, mistar yang pertama mempunyai sudut 45°, 90°, 45°, sedangkan yang lainnya mempunyai sudut 30°, 60° dan 90.

Mistar Segitiga (sumber: www.mkateb.com)

Mistar Ukur

Mistar ukur mempunyai garis pembagi dalam mm dan inchi, dibuat dari bahan yang tidak mudah rusak, seperti kayu yang tidak terpengaruh oleh kelembaban udara atau dari seluloid. Untuk memindahkan ukuran dengan baik dan tepat, ukuran pada mistar ukur harus sedekat mungkin dengan permukaan kertas. Jadi kecondongan dari mistar ukur sangat tajam.

Mistar ukur (sumber: www.keyword-suggestions.com)

Busur Derajat

Busur derajat dibuat dari aluminium atau plastik. Biasanya busur derajat ini mempunyai garis-garis pembagi dari 0° sampai dengan 180°. Dengan alat ini, kita bisa mengukur sudut dan membagi sudut.

Busur derajat (sumber: www.ecmweb.com)

Mal

Untuk menggambar garis-garis lengkung yang tidak dapat dibuat dengan jangka, digunakan mal lengkung.

Mal lengkung (sumber: www.cruisingedu.co.za)

Selain mal lengkung kita juga menggunakan sablon (mal bentuk). Sablon ada macam-macam, ada sablon untuk huruf, angka, lingkaran, segi empat, elips, lambang untuk tanda pengerjaan, untuk tanda las dan sebagainya.

Mal bentuk (sumber: www.google.com)

Mal huruf (sumber: www.google.com)

Download materi: di sini
